Pannukakkolengas
Mikä tekee Bytune'n pannukakku -liukumiselta erikoista?
Pannukakun liukumisessa, joka tunnetaan myös lautasen liukumisena tai litteä liukurengas, on erittäin ohut muotoilu. Sen alhainen aksiaalikorkeus tekee siitä ihanteellisen asennuksen järjestelmissä, joissa pystysuora tila on rajoitettu, mutta vaakasuora tila on vähemmän rajoitettu.
● Korkeus niin alhainen kuin 5 mm
Pienin aksiaalikorkeudella yhtä ohut kuin 5 mm, pannukakkolengas sopii kompakteihin tiloihin, kuten drone -gimbalit tai robottivarsi. Ultra-litran kotelotonta piirilevylenkaat ovat saatavana.
● Suurten tiheyskanavat
Se tukee 1-24+ piirejä yhdessä yksikössä, mikä mahdollistaa samanaikaisen tehon/signaalin siirron (esim. Ethernet, USB, RS, Canbus, DECIVE NET, CC-LINK, FIREWIRE, Servo Motor Signals jne.).
● sileämpi kierto
Lippurengas käyttää kulta-kulta-kontakteja<7 mΩ contact resistance, can steadily rotate at 0–300 RPM (higher speeds available for customized designs).
● Alempi sähkömelu
Se ottaa käyttöön integroidun suojauksen sähkömagneettisten häiriöiden (EMI) vähentämiseksi pitäen suuren signaalin eheyden herkissä sovelluksissa, kuten lääketieteellisessä kuvantamisessa.
● muokattavat ratkaisut
1. Räätälöity jännite-, virta- ja rajapintavaatimuksiin.
2. Piirit: Vakio 1-24 piirit (pyynnöstä korkeampi)
3. vääntömomentti: vähemmän tai yhtä suuri kuin 9,25 g · m
4. Kiertonopeus: 0-300 rpm
5. Yhteysmateriaali: Hopea-hopea, kulta-kulta
6. Kotelamateriaali: alumiiniseos tai ruostumaton teräs
7. IP -luokka: jopa IP68: een
8. Työlämpötila: -40 aste -+80 aste
Yleiset pannukakkujen liukumiset
Integroitu pannukakkolengas
Sen johtavat kanavat valmistetaan koko renkaan rungossa. Se on suhteellisen ohut ja sopiva laitteille, joissa on rajoitettu tila, kuten pienet moottorit ja tarkkuusvälineet. Sen yleinen rakenne tekee siitä käytön vakaamman, vastustaa tärinää ja iskuja.

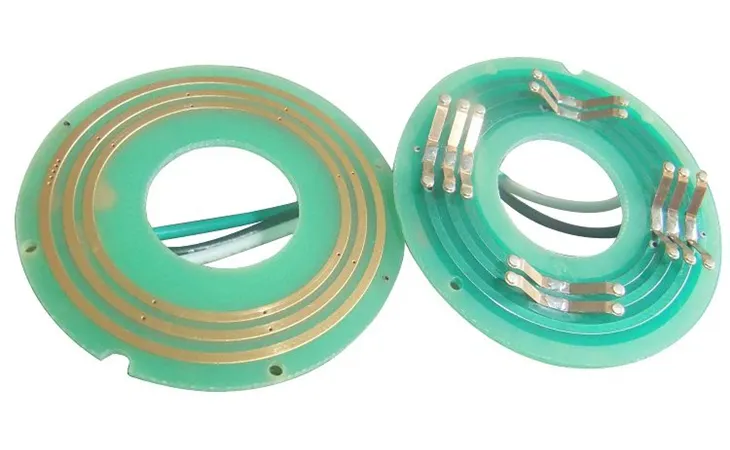

PCB: n erillinen pannukakkolengas
Liukumisrengas koostuu useista kerrosta piirilevyjä, ja jokainen kerros on kytketty VIA: lla. Se muodostaa johtavan kanavan tulostamalla johtavia linjoja piirilevylle. Ja lisää paksu rengasmainen kupari tai kultapinnoituskerros levyn pinnalle integroimaan eri piirikomponentit.
Esitetyt pannukakkolenkaat
-
![Ohut ja kevyt piirilevyn pannukakkolengas]()
BTP 012-0310Ohut ja kevyt piirilevyn pannukakkolengas● ID 12,7 mm, 3 kanavaa, 10a tehoaEnemmän
● Piirilevyrakenne, helppo asennus
● Tarkastusten levysoittimissa, drone -gimbalit jne. .. -
![Ohut ja kevyt litteä liukumisrengas]()
BTP 060-0205Ohut ja kevyt litteä liukumisrengas● ID 60 mm, 2 johtoa,<10mm, <100gEnemmän
● Kuulalaakerilla, luotettava pyörivä
● Kiertotaulukoissa, pyörivässä optiikassa jne. .. -
![Luotettava levysilmäsormus]()
BTP 070-0605Luotettava levysilmäsormus● ID 70mm, 6 johtoaEnemmän
● 28 mm: n paksuus, suljettu malli
● Tasa -kiertopöydälle, robottivelille jne.
Mukauta pannukakku -liukumissormuksia
BYTUNE tarjoaa mukautettuja pannukakkujen liukumisrengasratkaisuja riippumatta siitä, tarvitaanko ultra-matala profiilin suunnittelua, useita tiedonsiirtoa tai räätälöityjä halkaisijoita. Parametrien suunnittelusta prototyyppien testaukseen varmistamme, että kaikki yksityiskohdat täyttävät järjestelmän vaatimukset.
Jaa tarpeesi● Piirit:Vakio 1-24 piirit (pyynnöstä korkeampi)
● Vääntömomentti:Vähemmän tai yhtä suuri kuin 9,25 g · m
● Kiertonopeus:0-300 rpm
● Yhteysmateriaali:Hopea-hopea, kulta-kulta
● Kotelamateriaali:Alumiiniseos tai ruostumaton teräs
● IP -luokka:Jopa IP68: een
● Työlämpötila:-40 aste -+80 aste
Yksi sovellusten kulma
Pannukakun liukastumisrengas pääsynhallintajärjestelmää varten
- ID 60mm
- OD 175mm
- Korkeus 5 mm
- 5 kanavaa
- Piirilevy
Ominaisuudet: pieni nopeus; Ohut ja kevyt
Hanki mukautettu lainausPannukakkolengas antennille
- ID 35 mm
- OD 160mm
- Korkeus 12 mm
- 2 kanavaa
- IP54
Ominaisuudet: pieni nopeus; Ohut ja kevyt
Hanki mukautettu lainaus
Miksi valita Bytune pannukakkoliskorenvalmistajana
Edut
- Lähes 30 vuoden kokemus.
- Vanhempi tekniikan ryhmä.
- Joustava ratkaisu kilpailukykyisellä hinnalla.
- Jälkikohta taattu.
- Tehokkaita menestyviä tapauksia kuuluisten yritysten kanssa.
Taattu laatu
- Raaka -aineiden laadunvalvonta.
- 100% testi ennen pakkaamista.
- Sertifioitu ISO9001, SGS, CE, FCC, ROHS, GJB9001A.
- Teemme monia laatukokeita (SEM Ringin kosketuspinnalla, dynaamisen resistanssin muutoksen havaitsemisen, signaalinsiirtohäiriötesti jne.)
Noudatamme tiukasti laatustandardeja:
Tärinästandardit: MIL-STD -810 g
Shock-standardit: MIL-STD -810 g
EMI & EMC -standardit: MIL-STD -461 f
Vakaa
- 3 liukurengastuotantolinjaa ja 2 tehdasta.
- Talon sisäinen CNC-koneistus täydelliselle liukumisrengaskomponenteille.
- Täydellinen automatisoitu lipparengaskokoonpanolinja.
- Liukumiset toimittavat 120+ maihin.
Nopea toimitus
- Vastaus 8 tunnin sisällä
- Vakionäytteet 1 viikossa
- Eräkuljetus 2 viikossa ennusteella
- Lähetys lennolla, 3 ~ 5 päivää ovelta ovelle
- Lähetys kaikkien aikojen seurannan alla
- Ilmainen korvaaminen 3 viikossa, jos laatuongelma
-
Mitä maksutapoja hyväksyt?Hyväksymme pankkisiirron (pankkisiirto) ja PayPalin turvallisista ja kätevistä liiketoimista.
-
Mikä on toimitusaikasi?Yleensä viikko vakiomallien näytteille ja 2-4 viikkoja irtotavarana (mukautetut mallit voivat olla pidempiä).
-
Joten miten kuljetat tavarat?Lähetämme liukastumisen renkaamme maailmanlaajuisesti lentorahtilla (ovelta ovelle). Arvioitu kuljetusaika on 3-5 työpäivät (vaihtelee määränpäähän).
-
Mikä on takuukäytäntösi?Kaikissa liukumisissa on 3- kuukauden ilmainen vaihtotakuu (kattaa valmistusvirheet, lukuun ottamatta väärinkäyttövaurioita).
-
Minkä tyyppisiä signaaleja pannukakkolengas voi siirtyä?Teho- ja ohjaussignaalien lähettämisen lisäksi nämä liukumisrengas sopii myös korkeataajuisiin signaaleihin, RF-signaaleihin (taajuusalue GHz-tasoon). Se on myös yhteensopiva useimpien laitteiden useimpien olemassa olevien signaaliprotokollien kanssa (kuten Rs -232, Rs -485, Ethernet, USB jne.).
-
Kuinka varmistat vakaan signaalin lähetyksen?Pannukakkuuslenkaamme käyttävät jalometalliharjamateriaaleja ja kullattuja ja hopeapinnoitettuja kuparia johtavia renkaita kosketuksen stabiilisuuden parantamiseksi. Käytämme heille myös monikanavaista suunnittelua ja lisäämme suodatuspiirit piirisuunnitteluun vähentääksesi korkean taajuuden häiriösignaaleja monimutkaisissa ympäristöissä.
-
Kuinka paljon vaimennusta heillä on?Signaalin vaimennusaste vaihtelee signaalin taajuuden ja siirtoetäisyyden mukaan. Matalataajuisten signaalien (kuten vähemmän kuin 1 kHz) näillä liukumisilla on melkein vähäinen vaimennus säännöllisillä siirtoetäisyyksillä (kuten 1 0 metrillä). Korkean taajuuden signaaleille (kuten yli 100MHz), vaimennus voi olla noin 0,1 dB / metriä siirtoetäisyyttä.
-
Ovatko nämä liukumennukset muokattavissa?Kyllä, toimitamme pannukakun liukumisrengasliittimet mukautetuilla eritelmillä sinulle. Näitä ovat esimerkiksi erityiset kanavien lukumäärät, signaaliyhdistelmät, mitat tai korkeammat suojausluokat. Toimitusajat voivat kuitenkin olla pidempi kuin tavallisilla tuotteilla.
Lainaus nyt!
Meitä tunnetaan yhtenä johtavista pannukakkujen rengasvalmistajista ja toimittajista Kiinassa. Jos aiot ostaa korkealaatuista pannukakkua, tervetuloa saadaksesi lisätietoja tehtaaltamme. Myös räätälöity palvelu on saatavana.
Luotettava liukastumisvalmistajasi
Ole hyvä ja jaa liukastusaineen vaatimuksistamme, lipparengasasiantuntijamme arvioivat viipymättä tarpeitasi ja tarjoavat sinulle räätälöityjä ratkaisuja.
-
